陶器和瓷器的区别

陶器和瓷器的区别

瓷器和陶器的主要区别是烧制温度和原料等项目不同，瓷器是由瓷石、高岭土、石英石、莫来石等烧制而成，外表施有玻璃质釉或彩绘的物器。陶器，是用黏土或陶土经捏制成形后烧制而成的器具。

1、出现的年代不同，

陶器与瓷器虽然是两种不同的东西，但是它们之间存在着密切的联系。原始的瓷器是由陶器发展而来的，中国在距今约一万年新石器时代的原始社会时期就已经在使用陶器了，而现今发现的最早的瓷器碎片则出自于商代。陶器与瓷器的烧制方法亦有相同之处，瓷器的出现要比陶器晚几千年。

2、烧制的温度不同，

陶器烧制的温度也要比后来出现的瓷器低很多。陶器烧制的温度一般在800℃-1100℃之间，因为烧制陶器的黏土如果温度过高则会被熔成玻璃质，不可能称为陶器，所以烧陶器的温度一般控制在1200℃以下，当然也有800℃以下的。而烧制瓷器的最低温度一般都在1200℃以上，一般在1200-1400℃之间。

3、烧制的原料不同，

陶器出现在中国原始社会时期，所以取材没有什么讲究，一般的黏土都可以作为烧制陶器的材料。黏土随处都可以取材，把黏土制成坯后烧制，温度控制在一定的范围之内，就可以烧制出陶器。瓷器一般需要高岭土，用高岭土作坯，在温度上加以控制就可以烧制出瓷器。高岭土不是随处都有的，所以瓷器取材没有陶器取材方便。

4、质地不同，

陶器的做工非常简单，质地相对来说比较粗糙，而且颜色非常暗淡，还带有杂色。陶器的烧制温度较低，土质没有完全烧结，所以它的胎质比较疏松，断面有很强的吸水性，用刀很容易就可以划出划痕，敲击时声音低哑沉闷，如瓦木一般。瓷器出现的年代晚，做工也相对细腻，质地细密，手感相对细滑，颜色也相对鲜亮。瓷器的烧制温度较高，土质已经完全烧结，所以胎质坚实细密，断面基本上不吸水，用刀很难划出痕迹，敲击时声音清脆响亮，如金石一般。

5、釉料不同，

烧制陶器既可以用釉，也可以不用釉。陶器的用釉不是很讲究，对釉料的要求也不是很高，釉料烧成后直接低温挂釉即可。瓷器的用釉也很简单，可以在烧制瓷器的同时在高温的情况下直接挂釉，也可以在直接低温挂釉。

6、透明度不同，

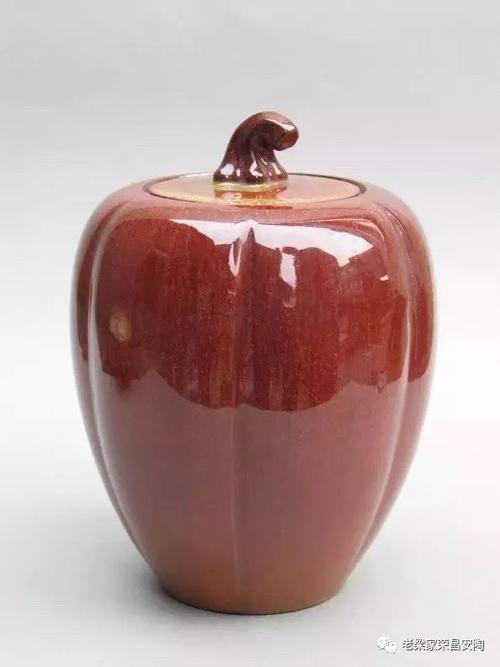

陶器颜色比较暗淡，无论薄厚都是不透明的。瓷器的颜色相对比较鲜亮，质地细腻，一般都是呈半透明状态的。

瓷器的界定

第一，瓷器的胎料必须是瓷土的。瓷土的成分主要是高岭土和化妆土，并含有长石、石英石和莫来石成分;含铁量低。经过高温烧成之后，胎色白，具有透明或半透明性，胎体吸水率不足1%，或不吸水。

第二，瓷器的胎体必须经过1200℃～1300℃的高温焙烧，才具备瓷器的物理性能。各地瓷土不同，烧成温度也有差异，要以烧结为准。

第三，瓷器表面所施的釉，必须是在高温之下和瓷器一道烧成的玻璃质釉。

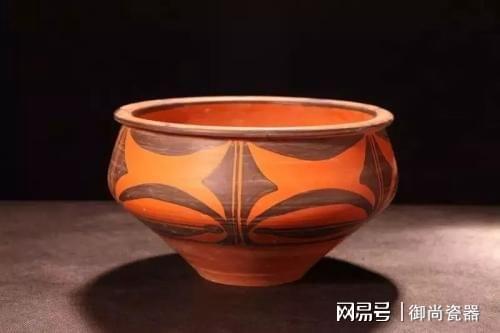

陶器，是用黏土或陶土经捏制成形后烧制而成的器具。陶器历史悠久，在新石器时代就已初见简单粗糙的陶器。陶器在古代作为一种生活用品，在现在一般作为工艺品收藏。

陶器的发明是人类最早利用化学变化改变天然性质的开端，是人类社会由旧石器时代发展到新石器时代的标志之一。

陶器与瓷器的区别（走出有釉没釉的误区）

在我们生活有不免有用到瓷器的也有用到陶器的，那陶器与瓷器的区别是什么呢？下面为你介绍。

一、陶器与瓷器的区别

陶器与瓷器的区别在于，一使用材料;二烧成温度，二者缺一不可。陶器可以使用包括瓷土在内的各种矿物粘土制作，烧成温度较低，多在700—1000℃之间，胎体基本烧结，不再遇水分解，但气孔率和吸水率较高。在显微镜下观察胎体，极少存在玻璃相莫来石结晶体，换句话说就是没有瓷化，敲击之声较沉闷。而瓷器使用的是氧化铝含量较高的瓷土即高龄土烧制。瓷器的烧成温度至少在1100℃以上，胎质基本瓷化，显微观察有大量莫来石结晶体存在，气孔率和吸水率较低，敲击之声清脆。西方学者还将胎质内的铁含量的多寡作为陶器与瓷器的判定标准，他们认为陶胎含铁等金属杂质较多，颜色较深。瓷胎含铁量较少，颜色较白。笔者则不这样认为，含铁多少并不影响瓷器的性质，只是审美取向不同而已。以宋代五大名窑为例，汝、官、哥、钧、定都曾是皇室御用瓷器。其中前四种都属青瓷产品，胎质的铁含量都超过了西方人所认为瓷器标准，只有定窑属白瓷，胎质的铁含量较低。　

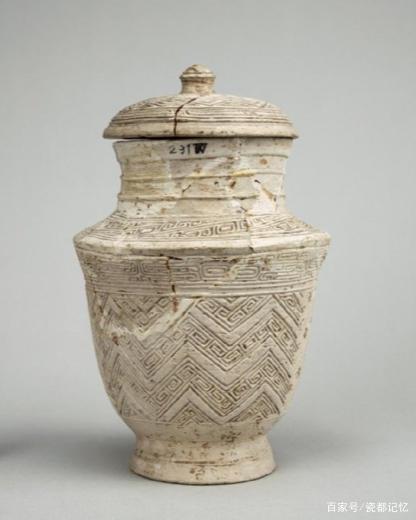

陶器与瓷器的区别不在于有釉没釉，陶器可以有釉，如汉代琉璃釉器(俗称：汉绿釉)、唐代五彩琉璃器(俗称：唐三彩)等等。瓷器也可以无釉，如白瓷素胎器，由于质地洁白细腻，所以没有人会把它看成陶器。其实商周至战国时期我国南方地区采用瓷石生产的所谓硬质陶器，其胎质已经达到瓷化程度，敲击之声清脆悦耳，也应当属原始瓷范畴。

二、　陶器　

陶器，是用黏土或陶土经捏制成形后烧制而成的器具。陶器历史悠久，在新石器时代就已初见简单粗糙的陶器。陶器在古代作为一种生活用品[1] ，在现在一般作为工艺品 收藏。

塑形方法

陶艺家最基本工具是他们的手，但亦因为陶器制造历史的长期演化而发展出其他附加工具，包括陶轮及转盘、塑形工具(拍板、垫石、泥抹)、滚筒工具(轮盘、泥板机、压辘)、切割/镂空工具(刀、开槽工具、布线)及修整工具(磨光石、木锉、麂皮)。

1、手工或手筑

这是最早、最个人化及直接的塑形方法。陶器可以利用盘绕的黏土、平坦的黏土厚片、固体球状的黏土或是以上三种互相组合再用手去构成。部分手筑器皿常常会用泥浆或泥釉(松软的水及黏土的混合物)结合起来。手筑是一个缓慢及比拉坯更平缓的方法，但它会给陶艺家对陶器的大小及形状有更高程度的控制。虽然对于有丰富经验的陶艺家来说，要制作一模一样的手工陶器并不困难，但拉坯的速度及重复性令它作为精确制造合适的一整套物品例如餐具更为适当。部分陶艺家认为手工制作有助完全使用想像力去创造独一无二的艺术，但亦有其他陶艺家认为拉坯陶艺的自发及直接性是他们的灵感来源。

2、陶轮

把黏土球放在转盘中心上，称为轮头，陶艺家以棒或脚力推动(脚动拉坯机或踏板轮)或可变速的电动机。通常一个称为拉坯底板的胶制、木制或熟石膏制的碟会放在轮头上，接着黏土球会抛在拉坯底板而不是轮头上，这样做可以使成品与拉坯底板一同移除而不令成品变形。

在拉坯的过程中，陶轮会高速转动，而黏土球被按、挤及慢慢地往外拉而成为一个空洞形状。第一步往下及往内按著粗糙的黏土球直到完美的旋转对称，是需要掌握的技术中最重要及最困难的;接着步骤依次序为"开孔"，即在黏土球中制造出中央的空洞;"铺设地板"，即在器皿中制造平坦或圆形的底部;"投掷"或"拖拉"，即把外壳靠拢及塑形至相同阔度;"修整"或"翻转"，即移除多余黏土去修整形状或制造脚部。

陶轮虽然通常会用作制造个别陶器，但是它亦可以用来大量生产。陶轮制作需要陶艺家有一定的技术，但一个熟练的技工可以在一天的工作中制造完成接近完全一样的碟、花瓶或碗。因为陶轮本身与生俱来的限制，它只可以用为制作在一个纵轴上径向对称的陶器。这情况可以用压印、膨胀、雕刻、制作凹槽、琢面、V型切开及其他方法令陶器在视觉上更为有趣。通常拉坯而成的陶器会利用手工技巧再进一步以加上手柄、盖子、脚部、壶嘴及其他功能方面作改造。

3、旋压成形法

此方法在陶轮上进行，令陶器固定形态所需的时间减少。覆旋压是把塑形工具与石膏模上，仍然在建构中的黏土块接触的方法。覆旋压工具塑造一面形状而石膏模则塑造另一面。覆旋压只会用作制造平面陶器，例如碟，但另一技巧仰旋压则会用在空心陶器，例如杯。覆旋压与仰旋压至少由18世纪开始已经用作陶器的制作。在大型工厂制作中覆旋压与仰旋压通常会自动化，令一些半熟练工人可以进行操作。

4、辊头旋坯机

此机器用于在转动中的石膏模上对陶器塑形，如覆旋压与仰旋压一样，但有一个转动的塑形工具而非固定的。此转动的塑形工具是一个浅锥体，与陶器有同等直径，形状造成和成品的其中一边一样。陶器用此方法便可以依靠相对缺乏技巧的工人在一分钟制成十二件的速度下工作，而这速度与成品的大小有关。辊头旋坯机的使用如今在全球工厂已经是十分普遍。

5、冲压机

这是一个塑造餐具及装饰器皿的工业过程，方法是挤压一团预备好的黏土进入由两个有孔模具组成所需形状的空间。在加压后，会从有孔模具注入压缩空气去释放已成形的陶器。

6、干压法

此方法把半干及粒化状态下的黏土压入一个模具。有高压水泵入的有孔压铸模把黏土压入模具。成为粒状材料的黏土由喷雾干燥制成，其制成品既幼细且具流动性，水分在百分之五至六之间。此方法在制造瓦片中被普遍采用，而碟的制造亦慢慢转用此方法。

7、铸浆成形法

铸浆成形法常用在大量生产陶瓷上，亦最适合用在不能用其他方式塑形的陶器上。把水与坯体混合后制成泥釉，再倒入高吸水性的石膏模中。泥釉的水份吸入模中，留下一层坯体包裹内部表面及形成内部形状。多余的泥釉被倒出模外，接着模会被打开，其内里的物件会移走。注浆成型在浴室用品的制造中十分常用，而它亦用于制造细小的工艺品，例如复杂精细的雕像。

通过以上介绍的陶器与瓷器的区别及陶器的介绍，视乎陶瓷看起来更精美，不过各有所爱，你更喜欢那一个呢？

瓷器与陶器有什么区别？

由于只有中国才会制作瓷器，外国人把它称为“中国器具”，至今，西方仍把瓷器叫作“china”。“china”在英文中就是“中国”的意思。由于中国的瓷器质量优良，曾远销世界各国，70年代未，在韩国木浦湾发现了一艘几百年前的沉船，沉船中就有大量中国元朝时期的古瓷。

陶器和瓷器的主要区别：一是原料不同，二是烧结温度不同。陶器的烧制温度低，在900℃～1200℃就能烧成，有的甚至只在700℃烧制。瓷器则要在1300℃以上。陶器的原料以粘土为主，加入适量的长石和石英。瓷器的原料按坯体中的主熔剂分为：长石质瓷器（即长石、石英和高岭土），绢云母质瓷器（即绢云母、石英和高岭土），骨灰瓷（即磷酸盐、长石、石英和高岭土）和滑石质瓷（即滑石、长石和高岭土）等。陶器的断面粗糙、疏松，气孔率大；而瓷器的断面光洁致密。

声明： 我们致力于保护作者版权，注重分享，被刊用文章因无法核实真实出处，未能及时与作者取得联系，或有版权异议的，请联系管理员，我们会立即处理，本站部分文字与图片资源来自于网络，转载是出于传递更多信息之目的,若有来源标注错误或侵犯了您的合法权益，请立即通知我们(管理员邮箱：daokedao3713@qq.com)，情况属实，我们会第一时间予以删除，并同时向您表示歉意,谢谢!
