紫砂壶矿泥原料知识︱红泥篇介绍

紫砂壶矿泥原料知识︱红泥篇介绍

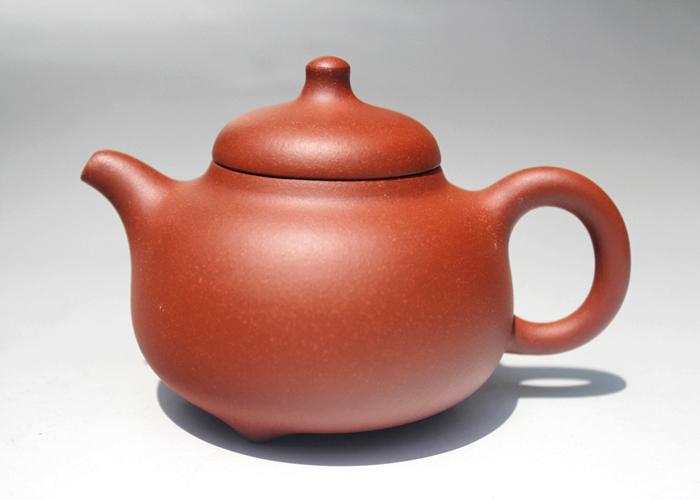

红泥是以烧成后呈色命名的一个大类，按照矿料的材质结构可以分为紫砂红泥和朱泥两部分。紫砂红泥和朱泥虽同属红泥类，但原料的成型性能、干燥及烧成收缩性能等均存在很大差异。烧成后的色泽效果、胎质性能等也有所不同。朱泥烧成后一般胎质密度大、气孔小、结晶程度相对较高。其热传导性能比紫砂红泥要好。而紫砂红泥一般在保温、透气性等方面比朱泥更好。

紫砂红泥

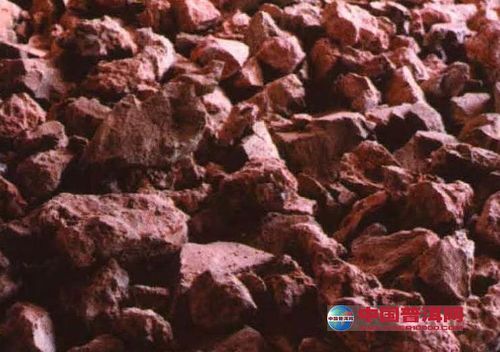

紫砂红泥属泥质粉砂岩，就是现在习惯称呼的红泥。矿料外观呈多种红色、黄色调，质地一般比较均匀，含有少量的白色云母碎片。矿料呈多种致密块状结构，易酥开但不溶于水。目前仅产于丁蜀镇黄龙山。其各项工艺性能与普通紫泥大致相同。

黄龙山大红泥

产于黄龙山浅表黄石夹层中的白泥泥层之间，偶然出现，含矿量极为稀少。矿料外观呈大红色云片状致密结构，比较坚硬，含有一定量的微细白色云母碎片，表面有油脂般的光泽感，不溶于水。部分矿料中有少量青绿色夹层，如不去除，烧成后会呈现白色砂点。熟泥可塑性略差，成型时极酥，制作时带有一定泥沙性，对成型要求较高，烧成温度范围较宽。一般烧成1120～1150℃左右，收缩率5.5%。烧成后呈大红色，其表面颗粒质感与紫泥大致相同，呈细梨皮状，胎质纯正温润，光泽如玉，是公认的优质紫砂红泥，也被称为大红袍。

黄龙山红泥（石红泥）

产于黄石岩层的夹层，呈多层状产出。产出时通常伴生有灰青白色的砂质页岩，伴矿有时处于红泥上部贴层，有时处于下部贴层。矿料外观质地不均匀，呈暗红色致密块状，质坚如石，含有较多的白色云母碎片，表面有与黄石贴层的黄色状，断面略呈粗砂状。熟泥可塑性较差，成型时极易酥开、断裂，制作时沙性较重，不适宜单独成型，烧成温度范围较宽。一般烧成1150～1180℃左右，收缩率3%左右。烧成后呈红色略显暗灰，胎质比较疏松，存留的白色云母碎片也较多，表面比较干涩，色泽效果略差。经一定的高温呈暗红色。

黄龙山红皮龙（野山红泥）

产于浅表碎石层中，含矿量极少。矿料外观质地均匀细腻，呈浅暗红色致密块状，易碎不坚硬，矿料上有细小的白色斑点状。熟泥比较细腻，可塑性较好，成型制作时带有一定泥沙性，烧成温度范围一般。一般烧成1140～1170℃左右，收缩率6%左右。烧成后呈红色，胎质呈细梨皮状，质地坚洁，表面细密光润，色泽效果细腻而丰富。经一定的高温呈暗红色。

黄龙山红皮龙（野山红泥）

产于浅表黄石岩层下部。矿料外观呈褐红色致密块状，比较坚硬，含有一定量的微细白色云母碎片，矿料上有紫褐色的斑纹状及浅绿色的斑点，表面有锈色及白色蜡质状。烧成后呈微暗红色，表面平整光润，胎质中红色砂点颗粒隐现，色泽效果比较丰富。

黄龙山红泥

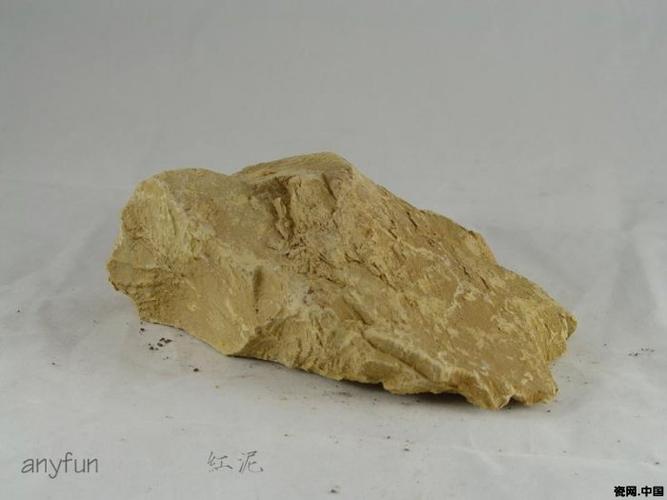

产于宝山矿区东部黄石岩层下部，矿料外观呈浅青黄色致密块状，略坚硬，含有一定量的微细白色云母碎片，矿料上有锈色及锈片状。熟泥可塑性一般，成型时较酥，制作时带有泥沙性，烧成温度范围较宽，经一定的高温，胎质表面易产生黑气。一般烧成1140～1170℃左右，收缩率5.5%左右。烧成后呈红色微透黄，胎质呈微梨皮状，砂质细密温润，色泽效果比较丰富。

宝山矿区降坡红泥

修建黄龙山休闲广场时产出。矿料外观呈暗红色致密块状，易碎不坚硬，矿料上有青绿色的斑点、斑纹状，表面有透明蜡质感。熟泥可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围一般。一般烧成1140～1170℃左右，收缩率6%左右。烧成后呈红色微透黄，经一定的高温呈暗红色。胎质细密光润，呈梨皮状的表面黄色颗粒隐现，色泽效果细腻而丰富。

川埠乡小煤窑嫩泥矿石黄泥（朱砂泥）

石黄泥属泥质细粉砂岩。一般产于嫩泥夹层，偶尔也产于嫩泥底部，含矿量极少。矿料外观呈浅红黄色泥性致密块状，比较坚硬，含有少量的微细白色云母碎片。遇水能自行分散成小块状，但不溶于水。烧成后色似朱砂，故又名朱砂泥。经一定的高温呈砖红色。熟泥可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围较宽。不易起泡、起皱，变形率较小，能制作较大型的作品。

一般烧成1120～1200℃左右，收缩率6.5%左右。烧成后表面似窑温欠火状，具有粉质感，但敲击的音频比同等烧结程度的紫泥、甲泥等胎质要高。继续加温烧成后的外观色泽、烧结程度，不似紫泥、甲泥等加温后能产生明显变化。烧成后胎质比较疏松，注水时能随水位高低变色。这和《阳羡砂壶图考》中关于朱色变色壶的记载十分相似。

红泥紫砂壶鉴别以及推荐用法

对于爱好饮用茶水的朋友而言，关于工具设备的选择也是十分重要的，因为它们能够帮助决定后期的效果体验，一把好的茶壶更是可以起到画龙点睛的作用。那么针对市面上材质和外观设计都千差万别的产品，如何筛选出最为合适的一种就是值得消费者关注的知识，今天在对这方面的内容为大家分析了红泥紫砂壶鉴别技巧以及推荐的使用方法方面的信息。

一、红泥紫砂壶鉴别

于古壶来说，市面上有两种造假方法，一是将泥料的表面做旧，方法是擦皮鞋油，像人手经常摸的样子，看上去有古旧感;或者用强酸腐蚀做旧。二是将紫砂壶涂上白水泥用水去泡，做成出土效果。对新壶的造假主要是雕刻名家印章，或者臆造名家款式。

鉴定紫砂壶的真伪，也可从两个方面着手。一是从亮色上看。真正的紫砂壶体重、色紫，因为长期为人手抚摩，上面呈现出鲜润的光亮。而新制的紫砂壶一般说来质地都比较疏松，颜色偏黄，有光亮的少，无光亮的多。即使有光亮，也是用白蜡打磨上去的。再从文字上看，旧壶的款都是用阳文，字体极为工整。新壶如果用阳文，字体因为摹仿或显呆板，或笔画长短粗细不一。如果是用旧壶加刻新款，则所刻文字为阴文。

紫砂的泥料，主要有紫泥、本山绿泥和红泥三种。统称为紫砂泥。紫泥是产于陶土甲泥矿中的一种泥料，本山绿泥烧成以后呈黄色，是甲泥矿内的夹脂;红泥又称朱砂泥，是夹在陶土嫩泥矿中的泥料。甲泥和嫩泥是宜兴日用陶长期大量使用的原料，紫砂泥因此称为“泥中泥”。在宜兴陶原料的开采中，紫砂泥所占的比例并不多，大约是千分之一左右。

紫砂泥属于高岭—石英—云母类型，其特点是含铁量高，颗粒较粗。紫泥、本山泥和红泥三种原料，都可以单独使用制作器皿，也可以根据需要互相配比掺和使用。则开采的紫砂矿料不能用水直接膨润，要散置露天，风化陈腐后几月，然后粉碎，过筛，加水拌匀。加工成型的坏件不再上釉，经摄氏一千一百至一千二百度氧化焰烧成，就可以得到色泽雅致，质地坚致耐用的成品。产品的色泽，以紫红色为主，因而称为紫砂陶，由于原料的不同配比，还可以得到朱砂紫、深紫、栗色、梨皮、海棠红、天青、青灰、墨绿、黛黑等不同的颜色。

我们购买紫砂茶壶，不论新或旧，除了注重它的形制、质地与完整性外，还应该注意壶的火候及水色。

名家捏制和烧造紫砂壶，皆极讲究火候，而且掌握恰到好处，即不温不火。所谓火候，是指紫砂壶捏制成形后在火窑烧造的火力，内行人士称为烧结。火候适当，才能显出紫砂的特质与形态美，否则不够细滑光润。

大路货因属普通货色，大量制作，难以苛求烧结好;有些火力过度，在十倍放大镜下会呈现轻微裂缝或者表面不规整、不够平滑的现象。大师级制壶家的烧结功力好，经验足，而且作品不多，能慢工出细货，并能达到炉火纯清的境地。

此外紫砂壶还讲究以水色佳者为上品。紫砂不可能呈透明，但是烧制好的壶身必然光纹细润。我们在选购时可在光照下侧视、斜视、俯视、仰视，从不同的角度细察壶身所反射出来的光暗面，柔润细腻者为上品，暗淡沉郁者为下品。

鉴定真伪要依靠丰富的专业知识和经验,大致可以从以下几个方面来进行判断.

(1)工艺手法:紫砂陶人的工艺手法即使是出于同一师门也会有不同的风格.如线条的精细曲直,轮廓的方圆锐钝.

(2)泥料胎土:色相,颗粒度及光泽肌理,不同年代有不同的工艺特点,其胎土也采自不同的矿脉.如古代的泥色黄,就是不懂得掺氧化铁粉所致.清后期的"天青泥"也与历代泥料不同,当时的泥砂粒粗,可用竹刀,木质印章刻镌.

(3)气质神韵:这是最重要的鉴别标准.凡名家之作,由于独具高超的艺术素养和熟练的制作技巧,以及对泥料性能的深入了解和窑温气氛的把握,其佳作自有一股不可模仿的神韵和灵气.

(4)造型风格:各个时代对美的感受和形式要求都有特定的标准.造型风格,整体的比例,嘴,把,的钮间的配制存在着微妙的差异.

(5)印章款识:制作假的印章或款识,历来都是作假者最拿手的好戏,特别是利用现代科技手段更是要以乱真.因此,不要只凭印章决定真伪.

(6)书画的神韵,刀法的熟练程度,此点是作伪者难以仿制的.

(7)时代特征:古代的壶,在泥料研磨及配制上都属初期阶段,采矿又接近地表,因此其壶泥都有粗糙及色泽偏淡的特征.

二、红泥紫砂壶适合泡什么茶

喝红茶当然可以,不过一把紫砂壶最好泡一种茶.因为紫砂的吸水性很好,把茶的香味收入壶身,再泡别的茶就会混味的现象.

上文针对红泥紫砂壶这方面的介绍主要是从用户角度出发进行的评测，因此并没有涉及到购置建议或者价格信息，转而从红泥紫砂壶鉴别技巧和推荐的使用方法入手分析，比如可行的操作等等，这些可以帮助我们从林林总总的市面上筛选出合适的系列，帮助达到后期出色的效果优势，并且还可以在购置的过程中尽可能减少不必要的成本花费，避免额外的麻烦。

紫砂壶泥料有哪些？

紫砂壶的泥料主要有：紫泥、红泥、绿泥、黑泥、天青泥、青灰泥、黑土星、黑疾星等，紫泥分为紫泥、清水泥、底槽清、红棕泥、红皮龙等；红泥分为红泥、朱泥、老红泥等；绿泥分为绿泥、段泥。
1、紫泥

紫泥是制作紫砂壶常见的泥料之一，又细分为紫泥、清水泥、底槽清、红棕泥、红皮龙等，主要分布在紫砂矿层的中间部位，也是市场上广泛接受的泥料，其产量大，成品率高，表面的颗粒感强，适合泡铁观音、乌龙茶等。
2、红泥

红泥也是制成紫砂壶的主要泥料，由于里面含铁量比较丰富而得名，细分分为红泥、朱泥、老红泥等，主要分布在紫砂矿层的最底下，虽然制成的紫砂壶颗粒感不明显，开采难度大，成品率低，但光泽度高，看上去更加明亮。
3、绿泥

绿泥是早期最常用的泥料之一，细分为绿泥、段泥，制成的紫砂壶美观性强，且整体富有韵味，但成品率不高，在市场上比较少见，适合泡的茶有普洱茶、乌龙茶、绿茶、红茶等品种。

声明： 我们致力于保护作者版权，注重分享，被刊用文章因无法核实真实出处，未能及时与作者取得联系，或有版权异议的，请联系管理员，我们会立即处理，本站部分文字与图片资源来自于网络，转载是出于传递更多信息之目的,若有来源标注错误或侵犯了您的合法权益，请立即通知我们(管理员邮箱：daokedao3713@qq.com)，情况属实，我们会第一时间予以删除，并同时向您表示歉意,谢谢!
