一把好的紫砂壶必须要经历这些工序分别是

一把好的紫砂壶必须要经历这些工序分别是

做紫砂壶不容易，做一把好紫砂壶更不容易。紫砂由于其特殊性，需要紫砂艺人们用手来完成一把一把的创作，短则几日，长则数十日，倾注其中的心血绝非三言两语可以说完，来看看一把紫砂壶是如何诞生(部分过程)，你就能体会其中艰辛！

1、打(打搭只，打泥条，打身筒)

做壶第一道工序，就是把泥料处理好后开始打泥片、泥条、然后打身筒。把配好的泥条料、底满片料用木制的搭只打出所需要的厚度、直径底、满片，打泥条、打片子叫打搭只，严苛地规定几搭只，就必需打出所需要厚度的片子。打泥条要打出中间与两头，上下需保持一致厚度。此基本功，初学者就得学三个月，需耐得住寂寞，有毅力，不怕苦。师傅只要听到木搭只声，就知道徒弟的规范程度。

2、围(围身筒、围子口)

壶泥条打好后，同时准备好底满片，把围片放在转盘上，把泥条围好接口。围也就是定好了壶的直接尺寸，然后再打身筒，收底上好底片，然后收口，上好满片，这样初步就把壶的轮廓完成了。

3、切口-----上满片

4、擀(擀身筒)

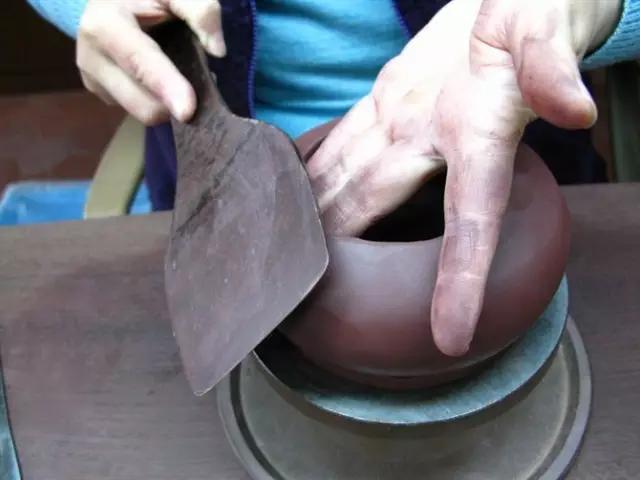

壶身轮廓完成后，就需用木拍子擀出所需要的准确壶型。木拍子讲究的用柏木、枣木，近几年也用红木。打身筒，擀身筒最佳是柏木料拍子，其次是枣木料拍子，因木拍子的厚度、大小，材质的紧、密、轻、重都有讲究。柏木、枣木拍子适合打身筒。

5、篦(篦身筒、篦盖头)

用竹子做的规范壶身工具称为篦只，利用竹子的圆弧，用斜凿、锉刀精加工做出符合壶身外轮廓线的弧度，使用时把壶身放在木转盘上，用篦只在壶体上顺时针规范拖压，使壶面光洁规正。而且要达到要求的线型，一个壶一般需要做几块篦只才能达到，全凭个人对造型的理解，每把壶的造型，需每把壶的篦只，而且都应该是自己亲手做，经过几十年全手工做壶，会长年积累几百只篦只。

6、搓(搓嘴、把)

预先准备好的嘴把泥，用手搓出需要的嘴把初型，需用手掌的技巧来控制嘴把的粗细与大小长短。然后弯出形体，有经验的艺人，搓出的嘴把能一步到位，且与壶身连接协调和谐，并富有神韵。

7、开嘴孔

8、装(装嘴、把、足)

将已经准备好的壶嘴、壶把安装连接到壶身部位。

9、推墙刮底

就是壶身里面加工操作的术语，壶外面光好后，里面要用竹子做的工具把墙、壶底顺时针推刮出整齐光洁的痕迹，作用是吃紧内墙、底的泥门，如有小缝可以弥补掉，泡茶养用，可爽快倒出旧茶叶，也是检验好壶的一道标准要求。

10、光(光明针)用牛角开成薄片

做成方口、斜口、厚薄不一的工具，宜兴制壶人叫明针，用时把加工好的一头浸在水罐头里，待光壶时，右手二指可任意弯到壶身需要的弧度，光压。光嘴、光把也是如此，就是明针加工修饰到制壶者的要求，所谓用来得心应手，把作品最后光压出精神气韵来。

11、敲(敲底章)

壶完工后，壶底要留下作者的名字章款。在壶上盖图章，坯体软硬都不行，需在干硬正好时敲章，制壶者都有自己的经验，一般摸一下壶底可感受出软硬程度，把壶反身壶口朝下，里面有顶柱支住，壶底用小木榔头在图章上四边均匀敲出印记，需清晰端正，然后晾干烧成。

看完这些真是让人感叹做紫砂不易，紫砂壶能传承至今全靠祖祖辈辈辛劳的制壶艺人们付出的汗水。我们也应好好爱惜手中的每把紫砂作品，它不光是匠人精神的传承，也是中华工艺的传承！

传壶人：紫砂壶的制作工艺

一件紫砂工艺品的成功，要经过十到几十道复杂的成型工序。要完成这些工序，一是要靠艺人们的制作技艺，二是要靠繁多的制作工具，两者缺一不可。

古人说得好：“工欲善其事，必先利其器”。这里的“器”，就又指制作工具。紫砂成型工具，经过历代艺人的不断探索，政革，创新，现已形成了一整套的，经济的，自成体系的工具，数量大小有几百种，质地有铜，铁，木，竹，牛角，皮革，塑料等各种材料。

紫砂壶造型别致多样。为不使它沦为一般的釉陶，以及历史原因，它的表面是不施釉的。要使紫砂达到“脱手则光能照面，出冶则资比凝铜”的工艺效果，必须把坯体处理得器形结构严谨，轮廓饱满线条分明，筋瓤纹理清晰，达到珠圆玉润，浑成整体的制作要求，都需经过成型精加工来求得。同时，精加工也是提高坯体粘度的重要手段。

手工成型是传统的制作方法。而制作技艺的关键则是脱空成型和坯件表面的精加工。所谓精加工，系指用竹片、明针、刀具及用这些材质制作的其它专用工具，对已接上颈、脚、嘴、把手的壶口、身、盖的表面、和壶内，进行精细的括平、修整、拉桨，这是紫砂壶成为工艺品的关键之一。它的作用在于：紫砂熟泥颗粒大小不一，成型时坯体表面呈现高低不平，在精加工过程中，用上述工具将坯体整平，并把隆起的颗粒向下挤压，使坯面平整光润。

因此，精湛的制作技艺必然有完美的制作工具来辅助，这恐怕也是紫砂工艺的又一独特之处吧!

想了解更多紫砂知识私信我，我们共同探究紫砂文化。

紫砂壶的制作工艺分哪几种

1、捂灰工艺

捂灰工艺主要是含铁量较高的紫砂壶在还原气氛下烧成，使原料中氧化铁存在的形式发生改变。在正常烧成条件下，紫砂原科中氧化铁的结晶形成大多数是赤铁矿在还原气氛中烧成，赤铁矿被还原成了磁铁矿晶体，故捂灰制品表面对磁铁有一定的吸附性。

紫砂泥料中如绿泥类等一部分含铁较低的泥料一般不适宜捂灰烧成（捂灰烧成后多呈淡灰墨色，色泽效果不佳）。捂灰烧成后的紫砂壶，如再在中性－氧化气氛的窑炉中复烧，郾又会恢复到原来的颜色。

早在明代，紫砂工艺大师陈仲美就已使用调砂和铺砂的方法，来增强紫砂器表面的装饰效果。

2、调砂工艺

在加工好的泥料或粉料中，根据要求调入各种具有一定大小及比例的砂质颗粒，以提高颗粒密度。

调入的颗粒和基泥属于同一种矿料，称为本色调砂；调入的颗粒和基泥不属于同一种矿料，称为异色调砂。

本色砂调入原泥中，由于泥料质性相同，烧成后胎质色泽不会产生较大变化，但基泥中的颗粒含量有所增加，主要起到增强坯体骨架的作用。对于一些质性较软的颗粒，还需对颗粒进行600-800℃的素烧以增加强度，否则颗粒在成型过程中易被工具压碎而造成器表拖尾现象。

如朱泥泥料大多收缩和变形率均比较大，不利于单独制作大型作品，需凭借调砂的方法增加坯体强度，这样的坯体烧成后整体收缩及变形减小，提高了烧成成品率。因此现代所见朱泥壶大多掺以粗砂颗粒或以熟料（熟料是将成品泥素烧后研磨成的粉料）支撑。

异色调砂因调入的颗粒和基泥色泽、质性等不同，会产生不同的色泽效果。若调入颗粒质性较硬时，烧成后器表颗粒凸显，呈粗梨皮状；当调入颗粒质性较软时，烧成后器表会产生细微的凹点状。颗粒质性越软，凹点就越明显，形成一种犹如桔皮状的肌理效果。

4、铺砂工艺

铺砂是指紫砂坯体在制作过程中，把不同泥色的砂粒采用铺、点、撒等方法，施于尚有一定湿度的坯体表面。再借助工具将砂粒嵌入坯体表层。铺砂主要起到点缀装饰的作用，使烧成后的紫砂器表面铺入的砂点和胎质色调形成鲜明的对比效果。

铺砂颗粒的质性一般要求高于或等同于坯体颗粒的质性。如质性较软，会造成制作时颗粒拖尾及烧成后因颗粒收缩较大而产生和胎质不相容的现象。

5、抽砂工艺

抽砂是在加工好的粉料或浆料中分离出某一部分规格的颗粒。在40目的粉料中抽离出60-80目的颗粒，使剩余的颗粒与细料烧成后形成一种粗与细明显的对比效果，产生新的质感。

扩展资料：

使用特点：

（一）紫砂是一种双重气孔结构的多孔性材质

气孔微细，密度高。用紫砂壶沏茶，不失原味。

（二）紫砂壶透气性能好

使用其泡茶不易变味，暑天越宿不馊。久置不用，也不会有宿杂气，只要用时先满贮沸水，立刻倾出，再浸入冷水中冲洗，元气即可恢复，泡茶仍得原味。

（三）紫砂壶能吸收茶汁

壶内壁不刷，沏茶而绝无异味。紫砂壶经久使用，壶壁积聚“茶锈”，以致空壶注入沸水，也会茶香氤氲，这与紫砂壶胎质具有一定的气孔率有关，是紫砂壶独具的品质。

（四）紫砂壶冷热急变性能好

寒冬腊月，壶内注入沸水，绝对不会因温度突变而胀裂。同时砂质传热缓慢，泡茶后握持不会炙手。而且还可以置于文火上烹烧加温，不会因受火而裂。

（五）紫砂使用越久

壶身色泽越发光亮照人，气韵温雅。紫砂壶长久使用，器身会因抚摸擦拭，变得越发光润可爱。

参考资料来源：百度百科-紫砂壶

声明： 我们致力于保护作者版权，注重分享，被刊用文章因无法核实真实出处，未能及时与作者取得联系，或有版权异议的，请联系管理员，我们会立即处理，本站部分文字与图片资源来自于网络，转载是出于传递更多信息之目的,若有来源标注错误或侵犯了您的合法权益，请立即通知我们(管理员邮箱：daokedao3713@qq.com)，情况属实，我们会第一时间予以删除，并同时向您表示歉意,谢谢!
